PROJE: GÜÇLÜ VAKUM CANAVARI
Proje Hakkında
Piyasadaki standart taşınabilir makinelerin çok üzerinde bir vakum gücü hedefleyen bu projede; su ve hava ayrıştırma prensibini kullanarak kendi profesyonel temizlik ünitemizi inşa ediyoruz.
1400W gücünde “Bypass” tipi motor. Havayı ve soğutmayı ayırarak su çekme güvenliği sağlar.
Sızdırmaz 20L hazne. Kirli suyun dibe çökmesini, havanın ise motora gitmesini yönetir.
Nozul tıkandığında tankın çökmesini engeller, motora taze hava girişi sağlar.
48W sıvı pompası ve tetikli püskürtme ucu ile derinlemesine ıslatma sağlar.
Çalışma Mantığı
Hortumdan gelen kirli su ve hava karışımı, tank içindeki deflektör (yönlendirici) plakaya çarpar. Su yerçekimi ile dibe çökerken, arındırılmış hava üstteki emiş hattından tahliye edilir.
Malzemeler:

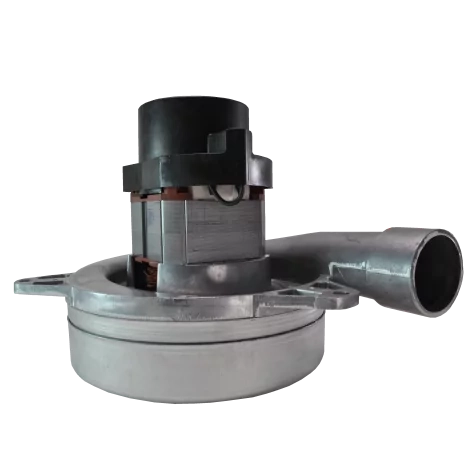

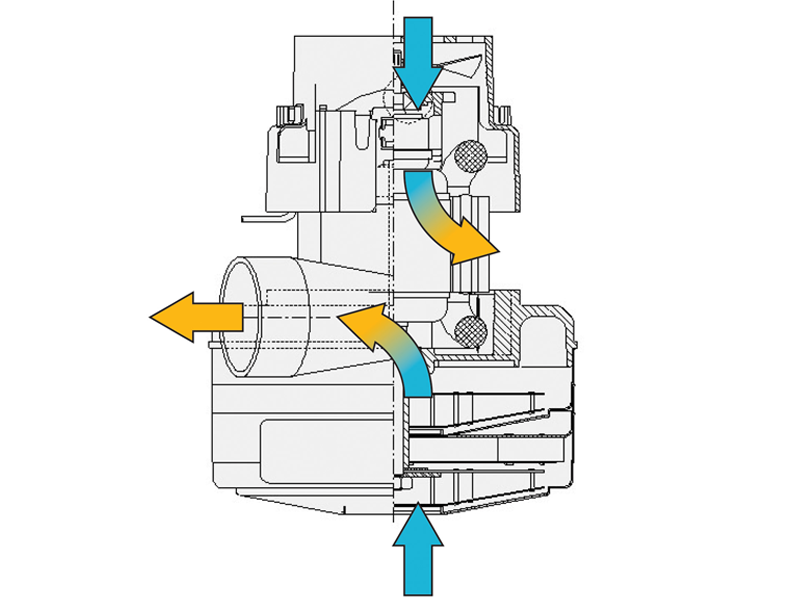

- Vakum Motoru (Kalp): Tercihen Ametek Lamb veya benzeri 1200W-1400W gücünde bir Bypass Motor. Bu motor, soğutma havasını emilen havadan ayırır ve su çekmeye uygundur.
- Toplama Tankı (Kova): Yaklaşık 20L kapasiteli, sağlam, hava sızdırmaz bir kova (örneğin metal boya kovası).
- Hortumlar: Kaliteli, telli (çelik sarmal) vakum hortumu.
- Vakum Başlığı (Nozul): Püskürtme ve emiş özellikli, profesyonel bir halı/koltuk yıkama başlığı. Şeffaf olması kirli suyun çekilişini görmenizi sağlar.
- Su Pompası: Suyu basınçlı püskürtmek için (örneğin Ulka EX5, 48W).
- Temiz Su Tankı: Pompa için su kaynağı.
- Hava Sızdırmaz Kapak: Kovayı tam kapatan ve hortum/motor bağlantılarını içeren kapak.
- Vakum Tahliye Valfi (Emniyet): Nozul tıkandığında motorun yanmasını veya kovanın çökmesini engellemek için ters monte edilmiş bir yaylı çekvalf veya benzeri bir vakum kırıcı.

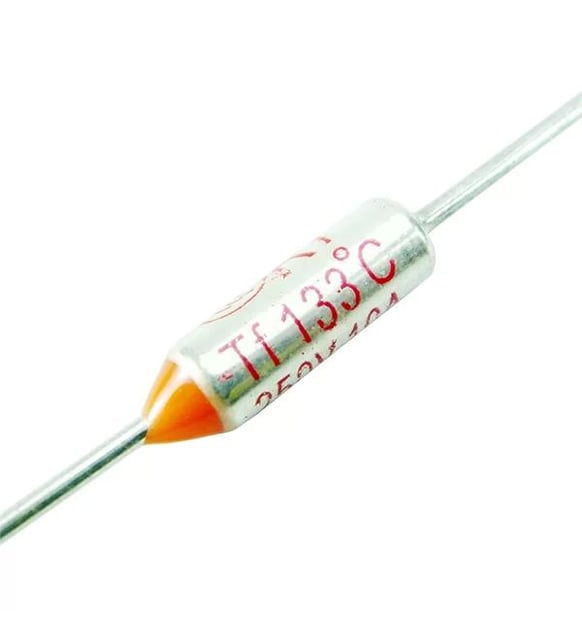

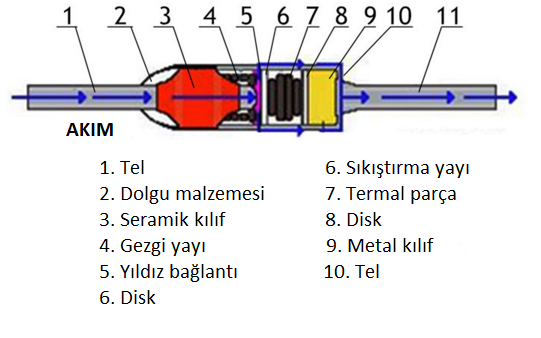

- Termik Sigorta (Emniyet): Motorun aşırı ısınmasını algılayıp akımı kesen devre elemanı.
- Kablo, Anahtar, Fiş: Elektrik bağlantıları için.
- Sızdırmazlık Malzemeleri: Sıvı conta, pencere fitili, vb.
Nasıl Yapılır?
- Vakum Ünitesi: Kovanın kapağına motoru monte edin. Motorun emiş ağzı kovanın içine bakmalı, soğutma havası giriş/çıkışı ise dışarıya açılmalıdır. Sızdırmazlık sağlamayı unutmayın.
- Hortum Bağlantısı: Hortum girişini kapağa yerleştirin. Girişin karşısına, gelen suyun hızıyla motora sıçramasını engellemek için bir deflektör (yönlendirici) koyun.
- Su Ayrıştırma: Su tanka girdiğinde hızla yavaşlar ve dibe çökerken, hava yukarıdan motora gider.
- Emniyet Sistemleri: Tank kapağına vakum tahliye valfini ve motor devresine termik sigortayı monte edin. Nozul tıkanırsa valf devreye girip motora hava girişi sağlayarak aşırı ısınmayı önleyecektir.
- Püskürtme Sistemi: Su pompasını temiz su tankına ve nozula bağlayın. Tetikli nozul ile suyu yüzeye püskürtün.
- Elektrik Bağlantıları: Motor, pompa ve anahtarı güvenli bir şekilde bağlayın. Topraklama ve izolasyona dikkat edin.
Bu proje ile hem bütçe dostu hem de performansıyla şaşırtacak kendi temizlik canavarınızı oluşturabilirsiniz. Unutmayın, elektrik ve suyla çalışırken güvenlik her zaman önceliğiniz olmalıdır! fengo.com’da daha fazla DIY projesi ve bilimsel keşif için takipte kalın.
HAYATİ GÜVENLİK UYARISI
Bu proje, 220V Şehir Elektriği ve Su kullanımını aynı anda içermektedir. Hatalı bir uygulama hayati tehlike oluşturabilir!
- Yetişkin Gözetimi Şart: Bu proje tek başına yapılamaz. Mutlaka bir öğretmen veya ebeveyn eşliğinde gerçekleştirilmelidir.
- Yalıtım ve Sızdırmazlık: Elektrikli parçalar (motor, kablolar) su ile asla temas etmemelidir. Bağlantı noktalarında mutlaka sıvı conta ve daralan makaron kullanılmalıdır.
- Topraklama: Kullanılan tüm metal aksamlar ve motor gövdesi mutlaka topraklanmalıdır.
- Enerji Altında Çalışmayın: Montaj ve bakım sırasında cihazın fişi daima çekili olmalıdır.
- Kaçak Akım Rölesi: Cihazın deneneceği tesisatta mutlaka çalışan bir kaçak akım rölesi bulunmalıdır.
